箱式变电站的元件结构与电压等级

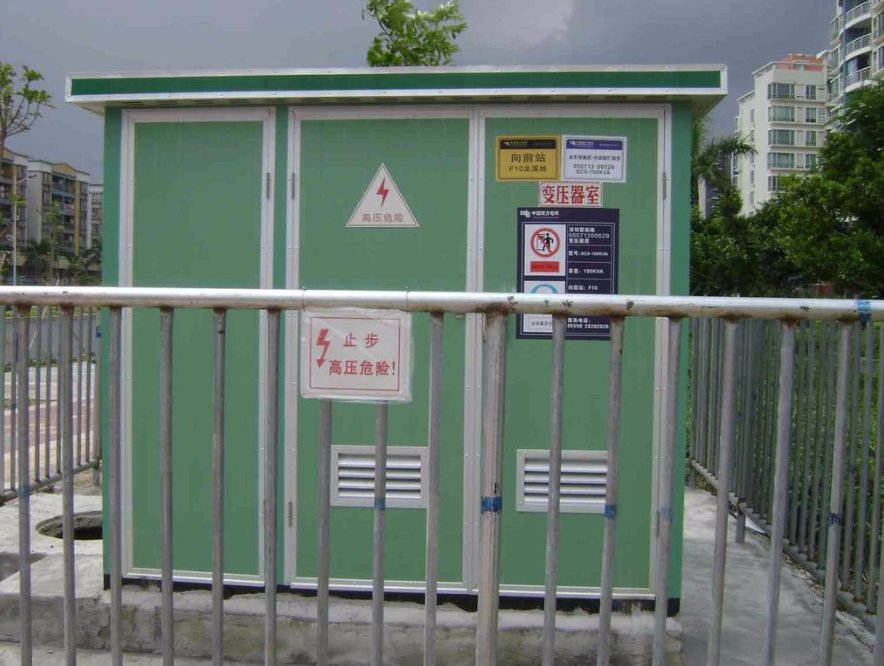

　　箱式变电站又称箱式变压器、预装变电站等，分为美式箱式变压器和欧式箱式变压器。

　　箱式变电站中的电器设备元件均为定型产品，其技术性能满足相应的标准要求。箱式变电站还具有电能检测、显示和测量功能，并能实现相应的保护功能。具有特殊的接地导件和明显的接地标志。

　　为了适应户外工作环境,箱变的壳项一般采用夹层结构,装有隔热材料,盒体的底部和各室之间都有一个冷却出风口,利用自然空气冷却和自动控制等多种形式的强制空气冷却,以保证电气设备的正常散热,防雨,防尘、措施,防止小动物进入等。

　　箱式变电站部件构成:高压侧接设备、变压器及低压配电装置部件;

　　一、高压侧受电设备:

　　箱式变电站在选择高压侧接设备时，应在满足性能和运行环境要求的情况下，尽量选用体积小、价格低的元器件。

　　1. 高压开关(断路器):

　　目前国内断路器种类较多，如10 kV断路器有KLF- 10、ELC-24、XYn- 10等。SF。断路器因其寿命长、维护少、性能可靠等优点，在箱式变电站中有替代油开关少的趋势。

　　2、熔断器：

　　熔断器是高压开关的配套部件，是高压侧接地与相间短路的主要保护装置，可靠性要求高，应有关合、开断的明显标志。如现行的跌落式熔断器或近来新研制的产气后开断、并有红色小旗伸出的熔断器，可以用绝缘拉杆拉合，便于断路器的检修、维护。近年来国外引进了一种双熔丝，这种熔丝对温度、电流都敏感，又称双敏式熔丝，应用这种熔丝提高了高压开关的可靠性。

　　3、避雷器：

　　目前多选用金属氧化物避雷器，它有良好的防大气过电压的性能，同时还可以吸收开关开合闸的浪涌电流。它更适用于配电真空断路器，可吸收其操作过电压，如Y5 W氧化锌避雷器等。

　　二、变压器：

　　户外箱式变电站用的变压器为降压变压器，一般把10kV等级的电源降至380V/220V，供用户使用。

　　变压器的容量一般为160-1600kVA,而最常用的容量为315-630kVA。变压器可以是油浸式，耐燃式、树脂式等，大多使用油浸变压器，原因是油浸变压器价格便宜。在防火要求严格的场所，应采用非油浸变压器，如高层建筑中就要采用干式变压器。在发达国家干式变压器的利用率达到了80%-90%，在我国近些年来干式变压器发展很快，如氧脂注式的SCL-2,压力浸溃式的VPI和包绕式(又称雷神式)等各种干式变压器在组合变电站中得到了广泛的应用。

　　三、低压配电装置的器件选用：

　　低压配电装置配有主开关和分路开关，分路开关一般为4~8台，多时可达到12台。分路开关在箱式变电站内占了相当大的空间，缩小分路开关的尺寸，就能多装分路开关。在选择主开关和分路开关时，除体积要求外，不应选择短飞弧或零飞产品。

　　低压室有带操作走廊和不带操作走廊两种形式。操作走廊宽度一般需要1000 mm。不带操作走廊的，也可将低压室门板做成翼门上翻式，翻上的面板在操作时遮阳挡雨，这种结构在国外配电设施中常见。

　　主回路中多选用DW15、DWX15低压断路器,都是既可手动又可电动操作的自动低压开关。配有过负荷、短路的长和短延时保护，失压与分励的多种自动脱扣器，构成了比较完善的保护措施。而在各分支路中常选用DZ20空气断路器自身也设有短路保护的热脱扣。
